МЭК-4 — Передвижная электротехническая лаборатория для проверки РЗиА и Высоковольтных Выключателей

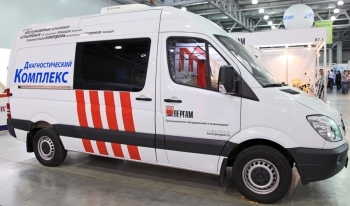

Лаборатория МЭК-4 предназначена для проверки всех типов релейных защит и автоматики, а также контроля высоковольтных выключателей.
Мобильные электротехнические комплексы серии МЭК-4, комплектуются стационарным и переносным электрооборудованием производства компаний
Megger (Англия), НПП Динамика (Россия), Fluke (США) и др. Лаборатории подразделяются на несколько типов, в зависимости от комплекса задач,
которые должен выполнять технический персонал.
Компания Пергам-Инжиниринг предлагает 3 типа лабораторий серии МЭК-4:
МЭК-4A — Комплексная оценка состояния средств релейной защиты и противоаварийной автоматики, а также прогрузка
автоматических выключателей током до 22 kА;
МЭК-4В - Контроль и оценка состояния высоковольтных выключателей;
МЭК-4C — Комплексная оценка состояния средств релейной защиты и противоаварийной автоматики, прогрузка
автоматических выключателей током до 22 kА, а также контроль и оценка состояния высокоствольных выключателей;
Основной функционал лаборатории:
- Измерение параметров срабатывания и настройка электромеханических и цифровых реле;
- Снятие векторных и круговых диаграмм защит направленного действия;
- Определение порядка чередования фаз сети;
- Прогрузка защит прямого действия первичным током до 22 кА;
- Измерение сопротивления изоляции и испытание цепей РЗиА;
- Построение кривой намагничивания трансформаторов тока;
- Измерение нагрузок вторичных цепей трансформаторов тока и напряжения;
- Проверка ВЧ аппаратуры каналов РЗ, аппаратуры для приема и передачи телекоманд РЗ и ПА, фильтров присоединения, разделительных
фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта.
- измерение параметров срабатывания устройств защитного отключения (УЗО);
- измерение сопротивления петли «фаза-ноль» и «фаза-фаза» и расчет тока КЗ;
- измерение уровня напряжения и тока нагрузки в сетях до 1000 В
- измерение временных характеристик выключателей при различных уровнях напряжения на электромагнитах включения и отключения;
- оценка наличия вакуума в камерах вакуумных выключателей;
- измерение переходного сопротивления контактов выключателя;
- измерение сопротивления и испытание изоляции вторичных цепей выключателей;
- вибромониторинг процессов включения и отключения;
Лаборатория МЭК-4 обеспечивает:
- Проведения испытаний и обработки результатов;
- Отображение на ПК информации о текущем состоянии системы с текстовыми пояснениями;
- Составление отчетов и протоколов испытаний;
- Печать результатов (протоколов) испытаний;
- Хранение данных об испытаниях и измерениях;
- Обмен информацией через USB порт с периферийными устройствами.
Комплект оборудования:
- Freja-306 — Компьютеризированная система для проверки РЗиА и моделирования аварийных режимов ‘энергосистемы;
- Sverker 780 – испытательный прибор для проверки вторичного электрооборудования;
- Magnus — повышающий трансформатор (2,2 кВ);
- ODEN AT 3H – система прогрузки первичным током (22 000 А);
- РЕТОМ-ВЧм — Комплекс для проверки высокочастотной аппаратуры;
- ТМ1800 — Система анализа характеристик высоковольтных выключателей;
- DLRO-200 — цифровой микроомметр (200А);
- VIDAR — тестер вакуумных ячеек;
- Fluke 199 — Осциллограф;
- MFT1553 — многофункциональный тестер;
- Промышленный ноутбук;
Дополнительные принадлежности:
- Электростанция «HONDA» (или аналогичная) любой мощности;
- Комплект радиостанций для связи оператор на линии с электролабораторией;
- Кондиционер;
- Принтер;
- Ограждающие и предупреждающие знаки;
- Набор инструментов для подготовки проведения измерений;
- Складная лестница
|
