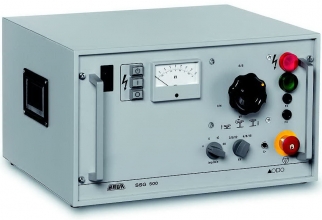

BAUR SSG 500 Генератор импульсного напряжения

Цена оборудования: 0 руб.

Конструкция генераторов. Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, разрядники с автоматическим и ручным запуском, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция).

Генерация высокого напряжения. Напряжение электросети подаётся на первичную обмотку или на ответвление первичной обмотки трансформатора высокого напряжения через переключатель понижения напряжения (13), в зависимости от его положения. Вторичные обмотки высоковольтного трансформатора включают в себя четыре обмотки высокого напряжения, полностью изолированные друг от друга, каждая из которых подключена к отдельному импульсному конденсатору через однополупериодный выпрямитель. Импульсные конденсаторы соединяются друг с другом с помощью селекторного переключателя диапазонов (6). Последовательное соединение конденсаторов допускает максимальное напряжение 16 кВ. Подключение двух конденсаторов (как последовательное, так и параллельное) позволяет получить максимум 8 кВ, а полностью параллельное соединение конденсаторов соответствует максимальному напряжению 4 кВ. В последней конфигурации максимальная энергия импульса достигается в трёх диапазонах напряжения. Таким образом, используя переключатель понижения напряжения (13), позволяющий работать в трёх диапазонах (3 / 6 / 12 кВ), можно достичь 56% от энергии импульса.

Принцип действия генераторов. Генератор импульсного напряжения SSG 500 сконструирован таким образом, что он генерирует импульсное напряжение с крутым фронтом, которое используется для осуществления пробоя кабеля в месте повреждения. Высокоимпульсный электрический ток в месте повреждения кабеля генерирует электромагнитные и акустические волны, которые расходятся от места повреждения кабеля. Эти волны можно обнаружить на поверхности земли с помощью соответствующих устройств, таких как поисковые катушки или наземные микрофоны. Генератор SSG 500 может также использоваться для предварительной локации дефектов кабелей. В этом случае он применяется в качестве устройства прожига повреждения в кратковременном режиме, или может использоваться с рефлектометром и блоком связи SA 32.
